武漢龍電電氣

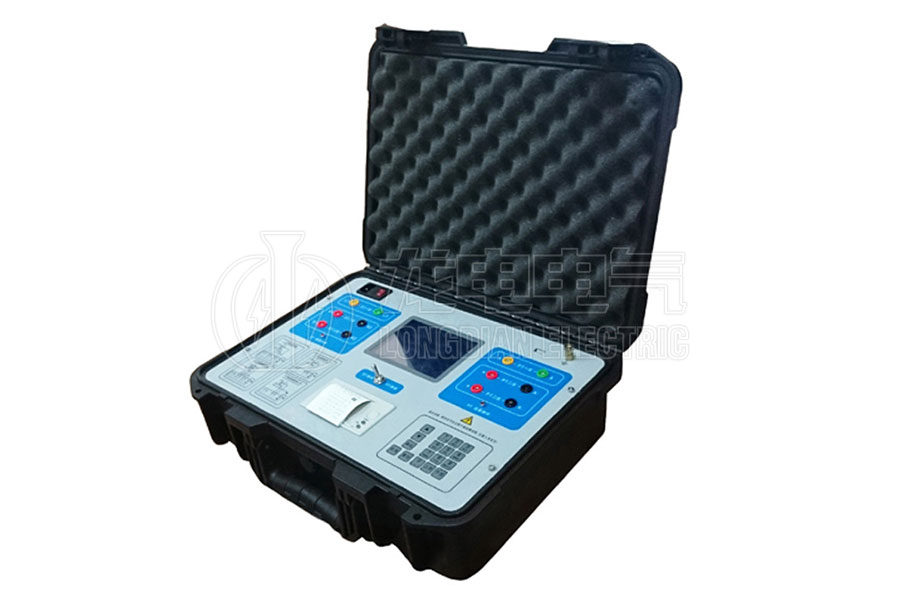

LDHGQ-KH一體式電流電壓互感器測試儀

LDHGQ-KH一體式電流電壓互感器測試儀

電流電壓互感器測試儀采用小信號法測量原理,單臺儀器就可以完成電流、電壓互感器誤差測試,極大地方便現場開展計量裝置現場檢定工作。

體積小、重量輕,便于攜帶

操作簡單,易于使用

功能全面,可以滿足各種現場測試需求

注:購買本產品的用戶可享受免費技術指導、一年質保、終生維護服務

產品介紹

HGQ-KH一體式電流電壓互感器測試儀是一種用于測量電流互感器和電壓互感器的性能參數的儀器。它可以測量電流互感器的變比、空載誤差、二次繞組電阻、5%和10%誤差曲線等參數,以及電壓互感器的變比、空載誤差、二次繞組電阻、20%和100%誤差曲線等參數。

HGQ-KH一體式電流電壓互感器測試儀廣泛應用于電力系統、電網調度、電力檢驗等領域,用于對電流互感器和電壓互感器進行定期檢驗、維護和校準。

產品別稱:電流電壓互感器測試儀、電流互感器測試儀、電壓互感器測試儀、互感器誤差測試儀

技術參數

CT變比范圍5A/5A~25000A/5A(5A/1A~5000A/1A)匝比誤差 ±0.2%
誤差測量范圍5A/5A~5000A/5A(5A/1A~5000A/1A)
被檢電流互感器準確度范圍1.0、0.5、0.5S、0.2及0.2S
整機準確度被測電流互感器誤差限值的1/3(見附錄一)(注:標準互感器和校驗儀引起的誤差分別為被檢互感器誤差限值的1/5和1/10,Δε(不超過被檢互感器誤差限值的1/2)和Z引起的誤差均為被檢互感器誤差限值的1/10,電磁場引起的誤差為被檢互感器誤差限值的1/10,其它引起的誤差為被檢互感器誤差限值的1/10。綜合誤差按上述各項均方根相加,為被檢互感器誤差限值的1/3.33<1/3。)
準確度±0.05%
功率因數0.0-1.0
準確度±0.05%
直流電阻0.0-0.1Ω ±3%
0.1-50Ω ±1%
CT二次負荷1Ω-25Ω ±2%
PT二次負荷1VA-500VA ±2%
電壓范圍0-100V (百分表誤差0.5%)
比差0.001%-3%(100V)
角差:0.00′-50′(100V)
誤差: DX=±(2%×X+2%×Y±2個字)
DY=±(2%×X+2%×Y±2個字)
導納:0.1mS-99.9mS
誤差: DX=±(2%×X+2%×Y±2個字)
DY=±(2%×X+2%×Y±2個字)
工作電源AC 220V ±10%/50Hz ±2%
環境溫度0-40℃
整機功耗30W(靜態)150W(工作)
環境溫度0-40℃
環境濕度25℃時<85%
整機重量6.0Kg
整機體積472mm×355mm×168mm
注:1.產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知。
  2.了解更多武漢龍電電氣產品信息請進入產品中心。服務熱線:400-6727-238

產品特征

1、電流電壓互感器測試儀采用小信號法測量原理,單臺儀器就可以完成電流、電壓互感器測試,極大地方便現場開展計量裝置現場檢定工作。

2、現場檢定電流、電壓互感器,無需標準電流互感器、標準電壓互感器、升流器、升壓器、電流電壓負載箱、調壓控制箱以及大電流導線,使用極為簡單的測試接線和操作實現電流互感器的檢定,極大的降低了工作強度和提高了工作效率。

3、電流電壓互感器測試儀一體式電流、電壓互感器誤差現場測試儀內部具有相當于被測電流互感器同變比的標準電壓互感器,其準確度可以達到0.02級,相當于0.05S 級電流互感器,準確的測量出被測電流、電流電壓互感器測試儀的變比和空載誤差。然后結合阻抗與導納的測試結果測算出互感器的誤差。

4、采用接近工頻的異頻功率電源測試,防止現場工頻電磁輻射和串聯干擾。

5、電流電壓互感器測試儀測量范圍寬,既可以測量標準變比的電流互感器,又可以測量非標準變比的電流互感器。

6、可以用互感器校驗儀整檢裝置檢定該儀器內附互感器校驗儀的精度。

7、直接化整現場數據,判定合格或不合格。

8、測量標準變比電流互感器與測量非標準變比電流互感器的1%-120%(S級)的規程點誤差(角差、比差)。

9、測量標準變比電流互感器與測量非標準變比電流互感器的1%-200%(S級)的任意點誤差(角差、比差)。

10、一次測量與顯示電流互感器上限負荷與下限負荷下的規程點以及任意點誤差(角差、比差)。

11、 一次測量與顯示電流互感器實際任意負荷下的規程點以及任意點的誤差(角差、比差)。

12、檢測已知電流互感器以及非已知電流互感器的極性和變比值,并且能判斷出非已知電流互感器的實際電流之比,并且能模糊判斷出非已知電流互感器的二次電流為5A還是1A。

13、電流電壓互感器測試儀滿足遵照國家規程所要求的測量用電壓互感器的20%-120%的規程點誤差(角差、比差)檢測。

14、 一次性完成測量并顯示(遵照規程測量)電壓互感器上限負荷與下限負荷下的規程點誤差(角差、比差)。

15、 一次性完成測量并顯示電壓互感器兩組實際任意負荷下的規程點誤差(角差、比差)。

16、檢測電壓互感器的變比以及極性。

17、具有智能判斷外接線狀況,提示接線錯誤、變比、極性錯誤等。自動對測試數據進行化整,并判斷是否超差。

18、320*240大屏幕液晶顯示,全中文界面。接線、操作簡單,攜帶方便。

19、可現場進行各種測量數據的存儲和打印,方便用戶查詢。

20、電流電壓互感器測試儀通過標準USB接口方便的與計算機連接傳輸數據,后臺管理軟件進行報表處理并按國家標準打印證書.

21、機箱應采用防震防壓材料,保障現場操作人員的安全和設備安全。
