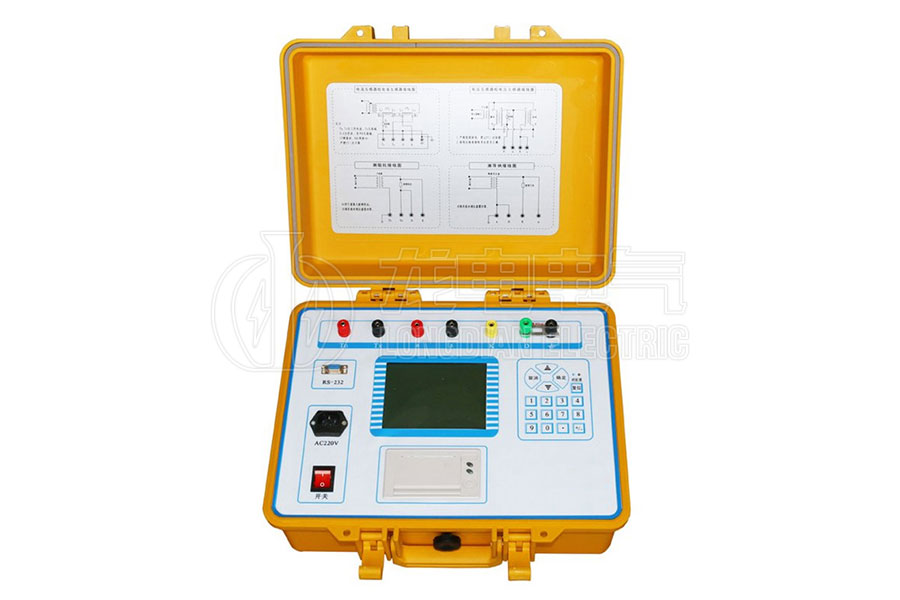

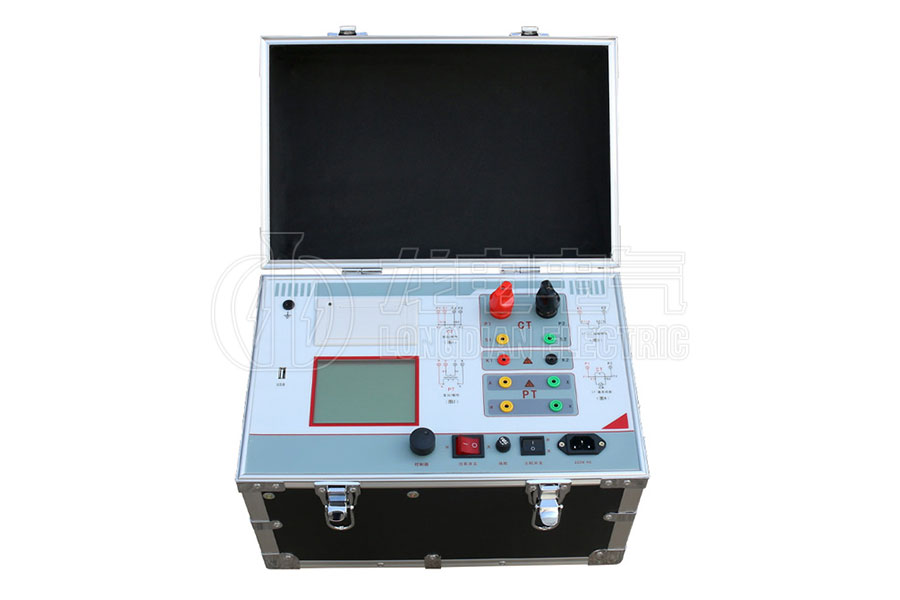

LDQB-C互感器校驗儀

對現場應用的或者在實驗室應用的電壓互感器和電流互感器進行技術性能的檢定

測試電流互感器二次負載的阻抗

測試電壓互感器二次負載的導納

測量交流小電流和交流小電壓

產品手冊 功能定制 在線咨詢

注：購買本產品的用戶可享受免費技術指導、一年質保、終生維護服務

產品介紹

互感器校驗儀的主要用途，是對現場應用的或者在實驗室應用的電壓互感器和電流互感器進行技術性能的檢定。為了實現這一目的，必須與相關設備構成一套完整的互感器校驗裝置。由于互感器測試儀的性能指標與相關設備之間存在著密切的技術關聯，因此要想正確地研究與理解互感器校驗儀的整體概念，必須對互感器校驗裝置作一基本的了解。

互感器校驗儀大致可以分為三代：第一代電工類校驗儀,使用操作繁瑣，接線復雜；第二代校驗儀采用較為先進的電子線路，使用較上一代校驗儀方便，但在測量過程中需要要人為切換量程檔位，測試過程中顯示信息少。第三代校驗儀大都采用了單片機，使互感器校驗儀的智能化程度得到提高，部分儀器具有計算機通訊接口，提高了辦公自動化水平。

產品別稱：互感器校驗儀、互感器檢測儀、互感器測量儀

技術參數

范圍	同相分量(%): 0.0001～200.0 分辨率:0.0001 正交分量(分):0.001～700.0 分辨率:0.001 阻抗(Ω):0.0001～20.0 分辨率:0.0001 導納：0.0001～20.0 分辨率:0.0001
基本誤差	同相分量:ΔX=±（X×2%＋Y×2%）±Dx (有1級可選) 正交分量:ΔY=±（X×2%＋Y×2%×34.48）(有1級可選)
百分表	1.5級(有1級可選)
工作范圍	電流：（1%－149%）In （In =5A）（5%－149%）In （In =1A）電壓：（5%－149%）Un （Un =100V，150V，100V/）（5%－149%）Un（Un =100V/3）
工作負荷	電流：TO對TX＜0.12Ω cosΦ=1 電壓：a對x＜0.25VA （100V）
功耗	＜ 15VA（不帶微型打印機）＜ 25VA（帶微型打印機）
諧波抑制比	＞ 40db
外形尺寸	260mm（長）×350mm (寬)×150mm（高）
重量	6Kg
