斷路器的行程-時間特性曲線（也稱為動作特性曲線或分合閘特性曲線）是評估其機械性能和動態響應能力的一項關鍵指標。這條曲線直觀地反映了斷路器在分閘或合閘操作過程中，觸頭行程（或稱位移）隨時間變化的動態過程。

什么是行程-時間特性曲線？

簡單來說，行程-時間曲線就是以時間為橫坐標，觸頭行程為縱坐標繪制的一條動態軌跡。

◆ 橫坐標（X軸）：代表時間，通常以毫秒為單位。

◆ 縱坐標（Y軸）：代表觸頭的位移，通常以毫米為單位。

通過這條曲線，我們可以清晰地看到斷路器從接收分閘或合閘指令開始，到主觸頭完全分開或閉合的整個過程。它不僅僅是簡單地測量一個“合閘時間”或“分閘時間”，而是詳細描繪了整個動作過程中的每一個階段。

如何繪制和分析曲線？

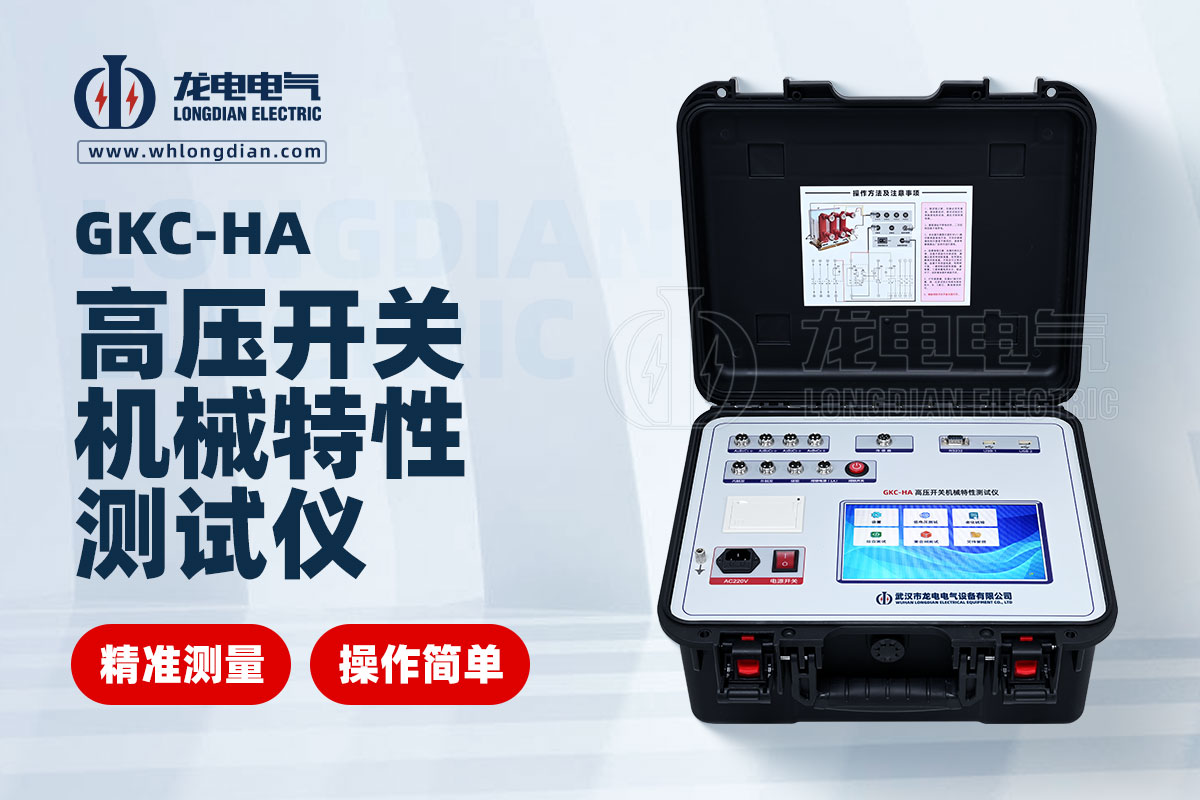

要繪制這條曲線，需要使用專業的高壓開關特性測試儀。這類儀器通過安裝在斷路器操作機構上的傳感器來實時監測觸頭的位置變化，并同步記錄時間。

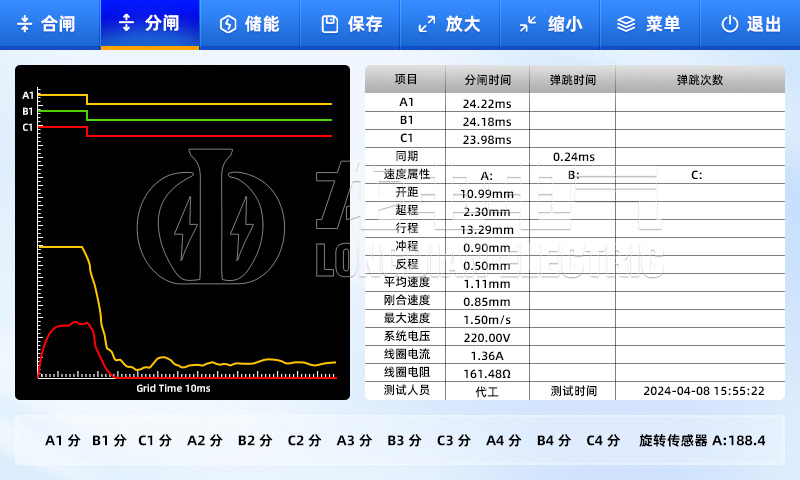

分析行程-時間曲線，可以得出以下幾個重要的參數和結論：

◆ 分/合閘總時間：從接收指令到觸頭完全分離或閉合的總耗時。這個時間是衡量斷路器動作速度的核心指標。

◆ 分/合閘速度：通過曲線的斜率，可以計算出觸頭在不同階段的平均速度。速度過快可能導致機械沖擊過大，而速度過慢則可能影響滅弧效果。

◆ 超行程/超程：主觸頭在完全閉合后，動觸頭繼續移動的距離。超程過小可能導致接觸壓力不足，而過大則會增加機構磨損。

◆ 彈跳：在合閘動作結束時，觸頭可能由于慣性而產生短暫的彈跳。曲線上的多個小波動就反映了觸頭彈跳的情況。彈跳時間過長會影響觸頭的可靠接觸和使用壽命。

◆ 不平衡性：對于三相斷路器，可以通過對比三相的行程-時間曲線，分析它們的分合閘同期性。如果三相曲線差異過大，則表明存在不同期問題，需要進行調整。

行程-時間特性曲線的意義

行程-時間曲線是診斷斷路器機械故障的“醫生”。通過分析這條曲線，工程師可以準確判斷：

機構卡滯：如果曲線出現不正常的停頓或斜率變緩，可能表明操作機構存在卡滯或摩擦力過大。

緩沖器故障：如果合閘結束時曲線沒有平滑過渡，而是出現急劇的撞擊，則可能是緩沖器失效。

線圈或電源問題：如果曲線顯示動作延遲，可能是操作線圈的通電不正常或控制電源電壓不穩定。

因此，在斷路器出廠試驗和定期維護中，對行程-時間特性曲線的測量和分析是必不可少的項目，它為評估斷路器機械性能的優劣和診斷潛在故障提供了最直接、最可靠的依據。
