電纜作為電力傳輸的核心載體，其運行穩定性直接關系到供電可靠性。然而，受環境侵蝕、機械損傷或絕緣老化等因素影響，電纜常出現開路、短路、接地等故障。快速定位并修復故障是保障電力系統安全的關鍵。下面以武漢龍電電氣研發生產的LD-30KV/4UF一體化高壓脈沖電源為例，解析其在電纜故障檢測中的核心作用及操作要點。

一、電纜故障類型與檢測難點

常見的電纜故障包括：

1. 高阻故障：絕緣層局部損壞導致電阻升高，常規低壓檢測難以定位。

2. 閃絡性故障：故障點僅在高壓下?lián)舸蛪簻y試無法觸發。

3. 低阻故障：電阻值較低（如短路或接地），需精準定位故障距離。

傳統方法（如低壓脈沖法）對高阻和閃絡性故障靈敏度不足，而高壓脈沖沖擊法通過施加瞬時高電壓，迫使故障點擊穿并產生放電信號，可有效解決此類難題。

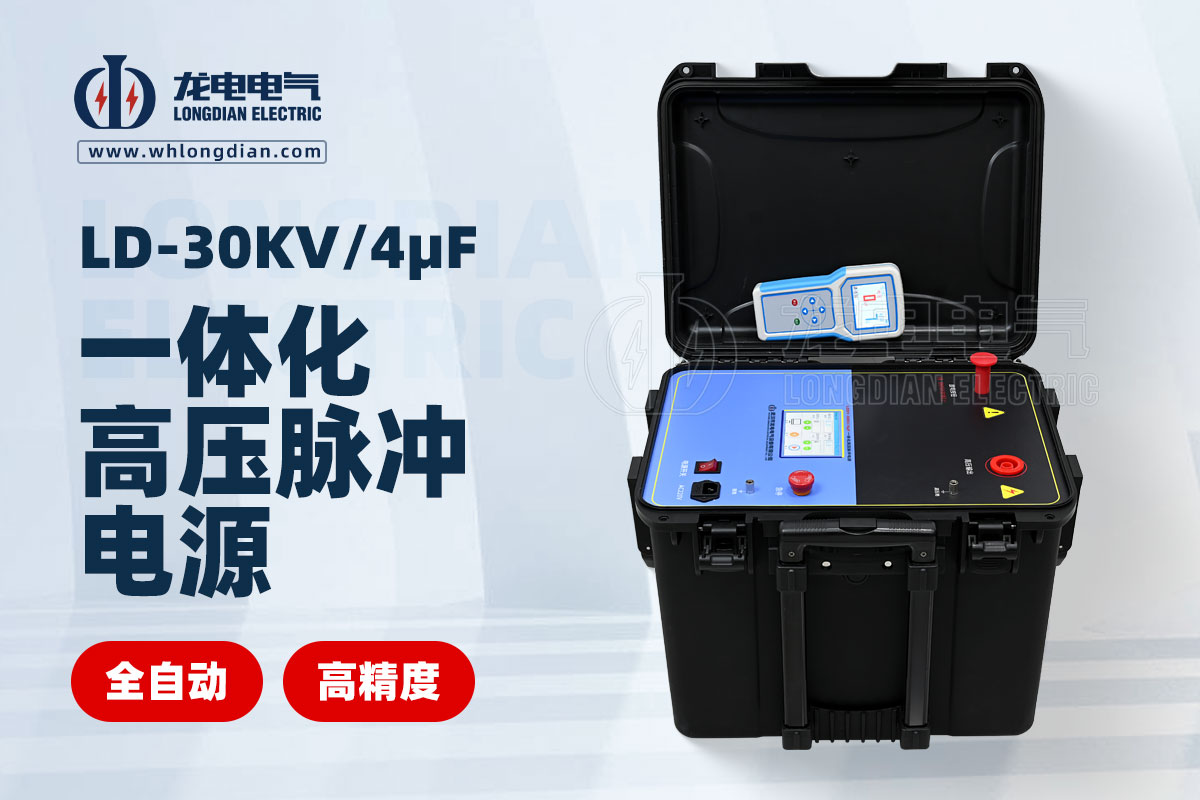

二、LD-30KV/4UF高壓脈沖電源的核心優勢

該設備專為電纜故障檢測設計，具有以下特點：

• 高能輸出：最大輸出30KV直流高壓，放電能量達1800J，可擊穿高阻故障點。

• 智能調節：內置4μF電容和0-10mm可調球隙，通過調節間隙和電壓控制放電頻率。

• 便攜安全：一體化設計，重量僅21kg，內置多重安全保護（接地、放電棒等）。

三、電纜故障檢測操作流程

1. 前期準備

• 使用電纜故障測距儀確定故障點大致距離。

• 連接設備：將高壓輸出線接至電纜故障相，確保接地線可靠連接（設備接地柱與電纜鎧裝層共地）。

2. 參數設置與升壓

• 初始調節：電壓旋鈕歸零，球隙調至2-3mm（避免初始電壓過高）。

• 升壓操作：接入AC220V電源后緩慢調升電壓，觀察高壓表（目標值12-15KV）和低壓電流表（穩定在2A左右）。若電流超3A，需立即停止并檢查線路。

3. 沖擊測試與故障定位

• 當電壓升至臨界值時，球隙放電（3-5秒/次），表明故障點被擊穿。

• 放電控制：若連續放電，需降低電壓或增大球隙，避免設備過載。

• 精確定位：配合聲磁同步法，通過故障點放電聲音或電磁信號鎖定位置。

4. 安全收尾

• 測試結束將電壓歸零，球隙復位，使用放電棒徹底放電后拆除線路。

四、安全操作與維護要點

1. 安全第一：

• 確保設備與電纜可靠接地，避免觸電風險。

• 操作時穿戴絕緣裝備，遠離裸露帶電部件。

2. 設備維護：

• 長期存放前用2500V兆歐表檢測絕緣（電阻≥1.5MΩ）。

• 定期檢查接線端子、表計及調壓器狀態。

五、常見問題解析

• Q：為何放電頻率需控制在3-5秒/次？
  A：頻繁放電易導致設備過熱，間隔放電既能保護電容壽命，又能確保故障點充分擊穿。

• Q：球隙調節的作用是什么？
  A：球隙距離直接影響擊穿電壓，調節球隙可匹配不同故障類型的電壓需求。

LD-30KV/4UF高壓脈沖電源憑借其高能輸出與靈活調節能力，已成為電纜故障檢測的高效工具。正確操作與定期維護不僅能提升故障定位效率，更能保障人員與設備安全。在實際應用中，結合測距儀與聲磁同步法，可大幅縮短故障修復時間，為電力系統穩定運行提供堅實保障。
