高壓開關特性測試儀觸發方式有三種：

1、內觸發：儀器輸出DC6～270V可調直流電源，默認為DC220V，進行分、合閘操作。

2、外觸發：不使用儀器內部直流電源，而是采集斷路器分（合）閘線圈的電壓信號（交流、直流均可）計時的方式。主要針對合（分）閘線圈電流很大無法驅動的斷路器使用，如老式的少油斷路器、永磁斷路器等。

3、手動觸發：不接觸發線，能測試斷口彈跳時間、彈跳次數、三相不同期、開距、超程，平均速度等。

高壓開關特性測試儀外觸發使用方法，操作如下：

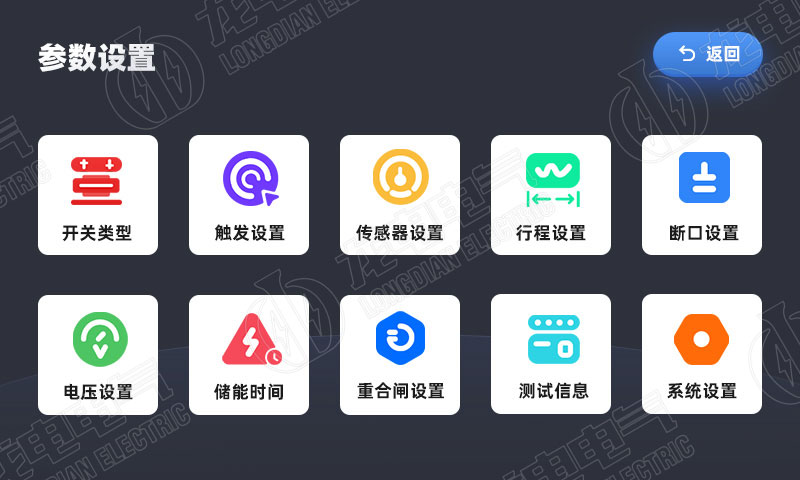

1、進入“參數設置”界面進行參數設置；

2、首先設置“開關類型”，不同的斷路器選擇不同的類型；

3、選擇設置“觸發方式”，觸發方式有三種，我們選擇“外觸發”；

4、傳感器設置，如果要測試速度，選擇已安裝的速度傳感器；

5、行程設置，如選擇的是“直線傳感器”，行程不需要設置，如果選擇的是“旋轉傳感器”，就需要設置行程；

6、斷口設置，默認是A1斷口，采集時間1秒。外觸發要把采集時間設置到5秒以上，最大設置10秒。儀器先按合閘測試，要在5秒內操作斷路器的合閘按鈕，斷路器動作，儀器等待5秒時間顯示數據。超過5秒，就采集不到信號，沒有數據顯示。

參數設置完成后，儀器接線。

1、儀器要先接地，再接測試線，本視頻在試驗室操作，沒有接地線。

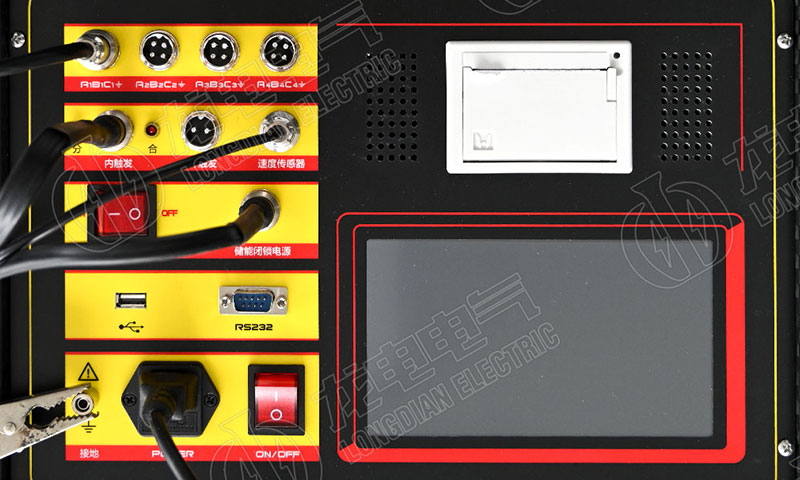

2、斷口線接在A1、B1、C1航插上。

3、外觸發是兩芯航插，也就是平常使用的儲能線。做合閘時，把外觸發的兩個夾子接在控制回路的輔助點或者控制線圈兩端，采集的測試線不分正負極。請不要接在合閘按鈕或分閘按鈕上，因?yàn)榘粹o的電壓到線圈要經過其他裝置，接在那里就會影響了合閘時間或分閘時間，測出來的結果就不準確了。

4、速度傳感器安裝。

測試線接好之后，進行測試。

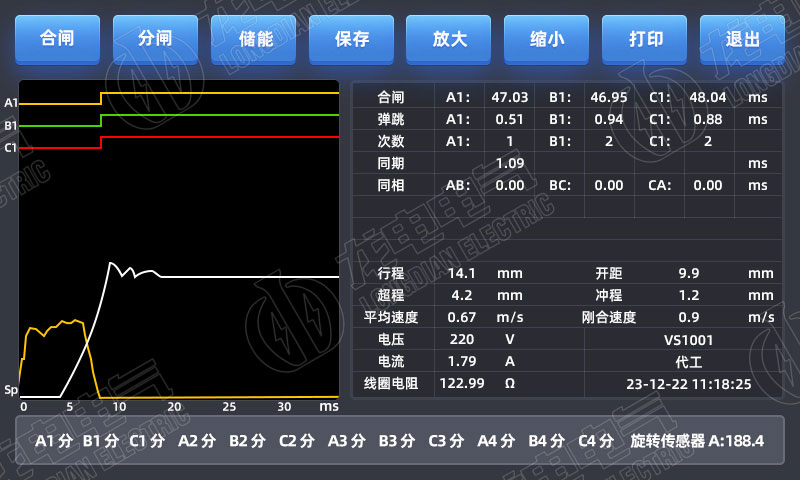

1、進入“特性測試”菜單，點擊“合閘”測試，這時我們要馬上操作斷路器的“合閘按鈕”，進行合閘測試。

2、做分閘時，請把外觸發的測試線移到分閘控制回路點進行測試。
